KIT VIDEO WAY 7" 1/L

KIT

Inclui:

• Placa 1527 WAY 1/L com viseira
• Monitor 1525 WAY 7"
• Fonte de alimentação 1440 DIN8 26DC-2A

Extensões:

• HABITAÇÃO: até 2 monitores adicionais (total 3) sem necessidade de energia adicional.
• PAINEL EXTERIOR: até 1 botoneira exterior adicional (total 2).

Câmeras adicionais:

• Em cada placa de rua pode ser instalada 1 câmara CCTV aérea analógica adicional (até 2 câmaras na mesma instalação).

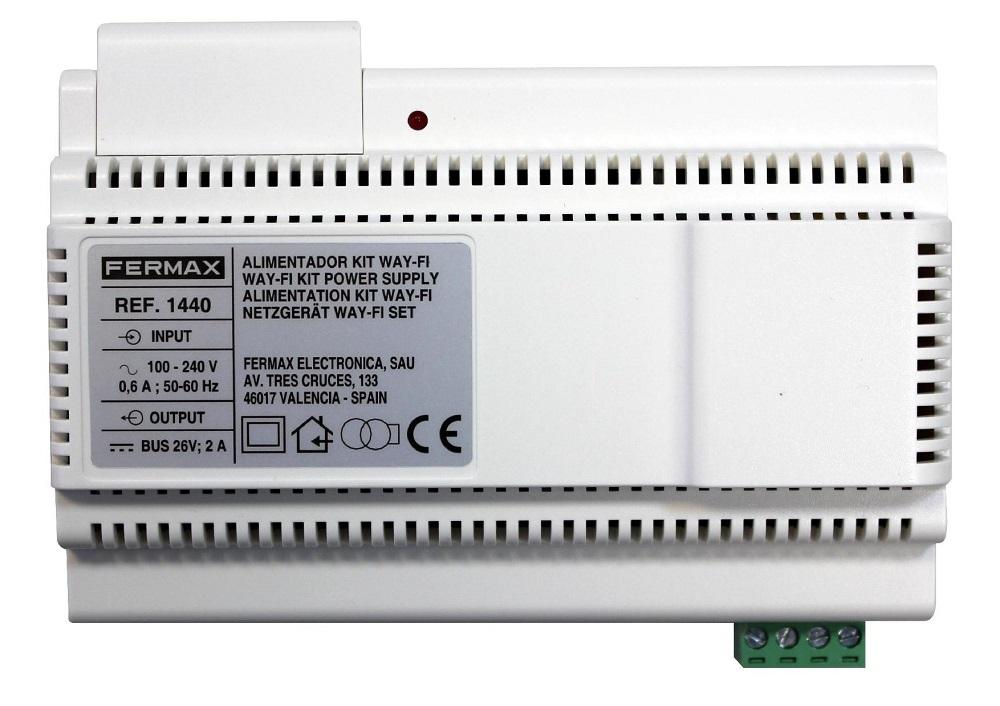

ALIMENTADOR. Referência 1440

• Características: 100-240Vac, 0,6A (50-60Hz) / 26Vdc, 2A. Montagem em trilho DIN 8

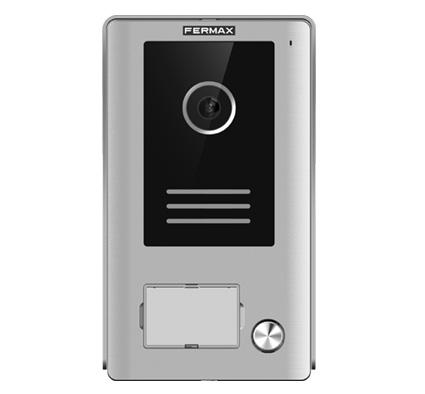

PLACA. Refª 1527

• Montagem em superfície. Viseira de chuva incluída, necessária para montagem.
• Acabamento material: zamak e alumínio
• Conexões (terminais S+, S-) para fechaduras elétricas de baixo consumo 12 Vdc. Consumo máximo do abridor elétrico: 250 mA durante a manutenção. Cronometrado (1-8 s.).
• Relé livre de potencial para acionamento da 2ª porta (garagem): Configurável como Normalmente Aberto/Fechado (COM, NA/NC). Cronometrado (1-8 s.).
• Conexão para botão de saída de corredor (terminais PL, S+): Aciona o abridor elétrico de porta (S+, S-) enquanto pressionado.
• Porta-cartões (com extração frontal) e botão de chamada, ambos com retroiluminação LED. Ativação de luz de fundo por sensor de luz.
• Potenciômetro de ajuste de volume do alto-falante.
• Conexões (GND, CCTV) para câmera CCTV analógica adicional.

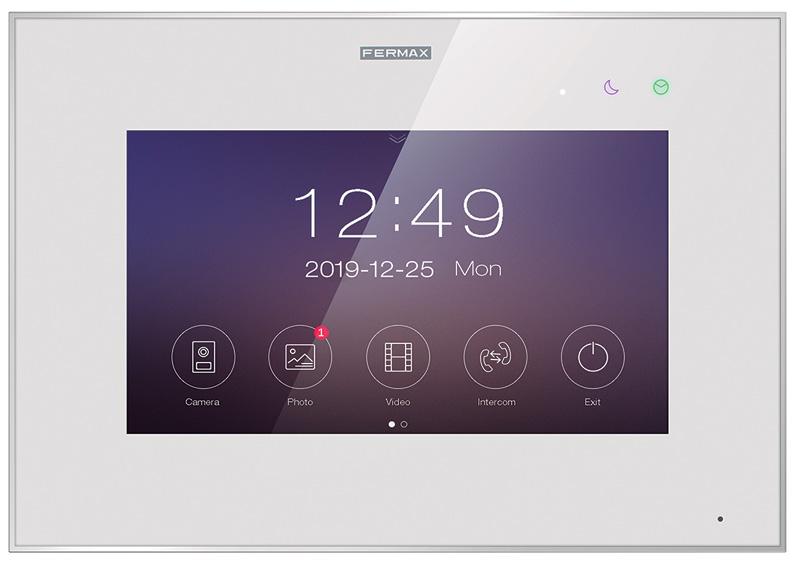

MONITOR. Refª 1525

• Montagem em superfície (conector de parede incluído).
• Tela sensível ao toque de 7” A interface de usuário intuitiva oferece suporte a operações de furto.
• Leds: Brancos: monitor ativado; Roxo: Não perturbe ativado; Verde: fotos/vídeos com visualização pendente
• Modo de conversação: mãos-livres
• Conexões de campainha: terminais GND, BELL
• Data e hora: Hora: formato 24h; Data: formato configurável. Programável manualmente a partir do monitor.
• Modo não perturbe: Ativação/desativação imediata e/ou cronometrada para um intervalo de tempo do dia.
• Captura de fotos: Desativado automaticamente (desativado por padrão) e manual. 100 fotos sem cartão Micro SD, 1.000 com Micro SD (não incluso no kit). As fotos no monitor podem ser copiadas para o cartão Micro SD.
• Captura de Vídeo: Automático-Desativável (desativado por padrão) e manual. Somente com cartão Micro SD de 8 a 32 GB, não incluso no kit. Até 128 vídeos de 15 segundos.
• Excluindo fotos e vídeos: Um por um, selecione vários, selecione todos. Ao atingir o limite de armazenamento, exclua os mais antigos. Opção para formatar o Micro SD. A exclusão após 30 dias é ativada por padrão.
• Histórico de chamadas (com data e hora): Fotos e vídeos são armazenados com data e hora.
• Auto-on (visualização da rua pelo monitor): 2 placas e 2 câmeras. Selecionável.
• Abertura de porta para pedestres (abridor elétrico): Ativa a saída 12 Vdc (Terminais S+, S- na placa). Tempo de abertura programável (1-8 s.)
• Abertura da porta da garagem (abridor de porta eletromagnético): Ativa o relé (terminais COM, NO/NC). Tempo de abertura programável (1-8 s.)
• Ajustes de imagem: Brilho, Contraste e Cor.
• Ajuste de volume de chamadas e conversas: 0-8 níveis
• Função de intercomunicador interno em casa: Possibilidade de ligar para um ou para todos. Máximo de 3 monitores por casa (1 Principal e 2 Adicionais)
• Idiomas do menu: 16
• Melodias de chamada: 16. Selecionável para: chamada de placa, campainha, chamada de intercomunicador.
• Compatibilidade com câmeras CCTV: Uma câmera aérea analógica por placa.
• Conexões:
  • Ônibus(B,B);
  • Campainha (GND, BELL);
  • Slot para cartão Micro SD (8-32 GB);
  • Chave de adaptação da impedância do sinal de vídeo (dipswitch 1 ON no final da linha).
  • Chave de configuração do endereço residencial (dipswitch 2: OFF=Home 1; ON=Home 2)

PLACA. Refª 1527

Alimentação

• Nominal: 24Vdc NÃO POLARIZADO (a polarização não é levada em consideração durante a instalação). Alimentado diretamente do barramento

Ambiental

• Temperatura operacional: [-25ºC, +70ºC]
• Umidade relativa (sem condensação): [5%, 95%]
• Grau de estanqueidade (IP): 44

Mecânico

• Dimensões (largura x altura x profundidade): 94 x 164 x 21 (34 com viseira) mm
• Grau de resistência ao impacto (IK): 07

Câmera

• Ângulos: H=120º; V=90º
• Visão noturna colorida através de LEDs brancos (6) com acionamento por sensor de luz. Por possuir LEDs, nenhuma iluminação adicional é necessária.
• Resolução da câmera: 900 TVL

MONITOR. Refª 1525

Alimentação

• Nominal: 24Vdc NÃO POLARIZADO (a polarização não é levada em consideração durante a instalação). Alimentado diretamente do barramento

Ambiental

• Temperatura operacional:[-10ºC, +55ºC]
• Umidade relativa (sem condensação): [5%, 95%]
• Grau de estanqueidade (IP): 30

Mecânico

• Dimensões (L x A x P): 222 x 154 x 11,5 mm

Tela sensível ao toque

• Tamanho: 7"
• Formato: 16:9
• Resolução: 1024 x 600 pixels
